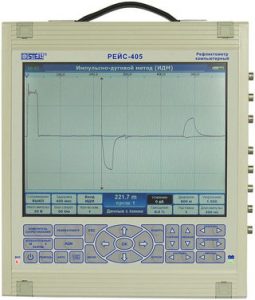

РЕЙС-405 это мощный и компактный компьютерный рефлектометр фирмы СТЭЛЛ для определения мест повреждений в силовых кабельных линиях.
Высокоэффективен при использовании в составе электротехнической лаборатории.
Дополнительные услуги
РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:
Рефлектометр РЕЙС-405 разработан на основе пожеланий пользователей прибора «Рефлектометр РЕЙС-305», который получил широкое распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.
РЕЙС-405 заменяет многие рефлектометры, в том числе рефлектометр Teleflex TFXRU немецкой фирмы SebaKMT. При этом цена РЕЙС-405 в 2,5 раза меньше, чем у немецкого.
РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.

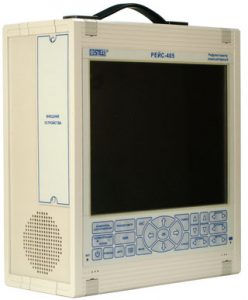

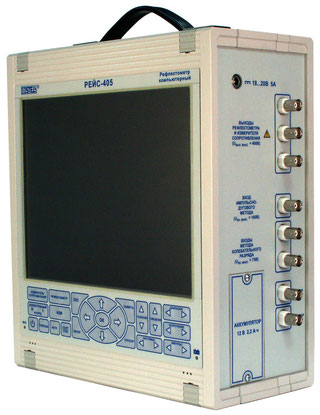

Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.
В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.
РЕЙС-405 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.

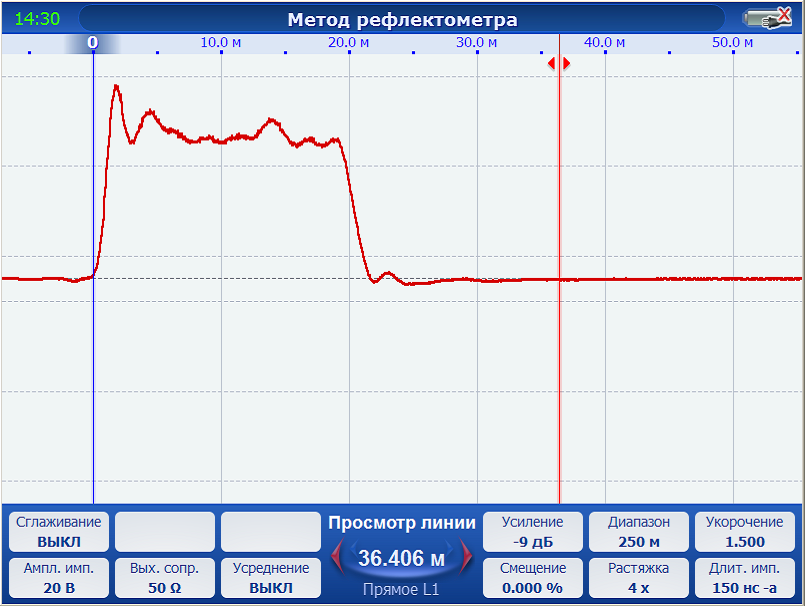

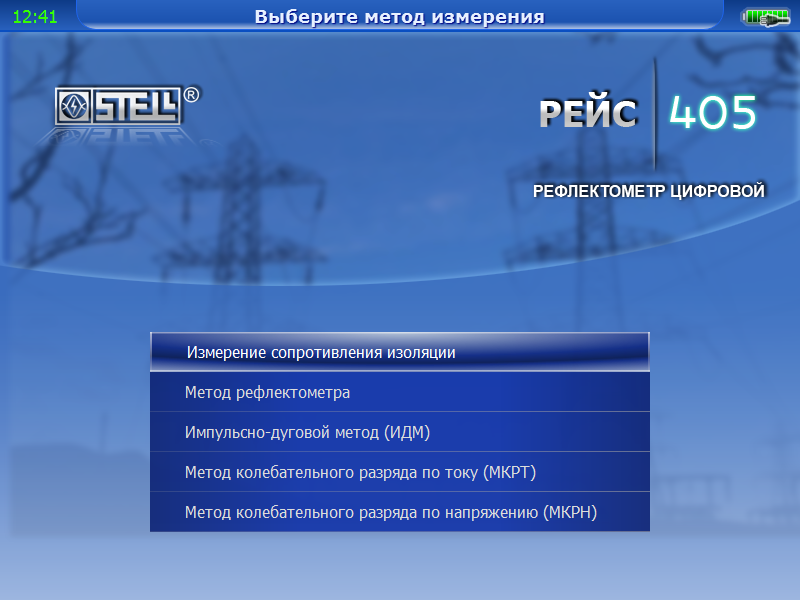

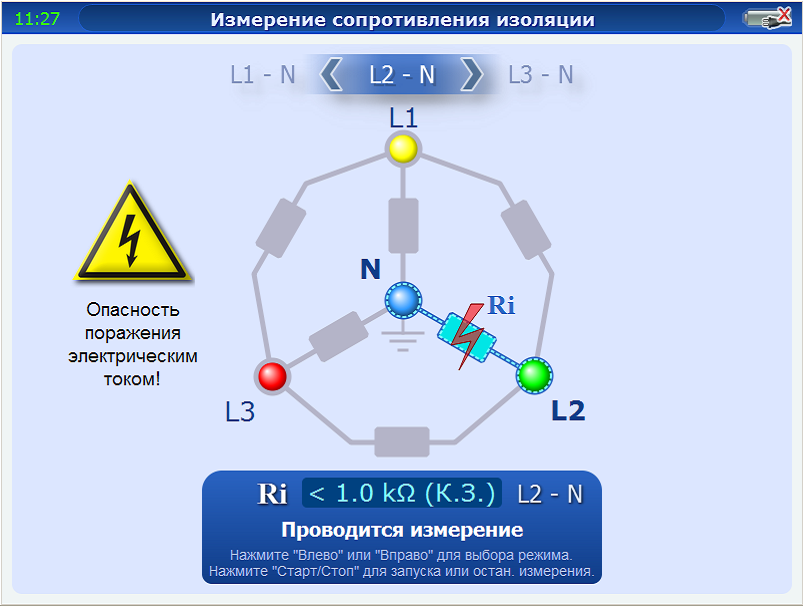

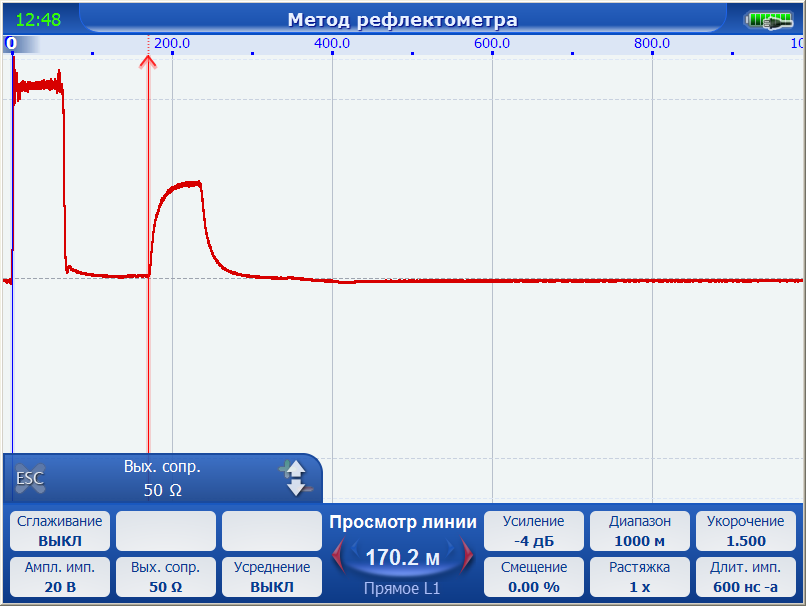

Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.

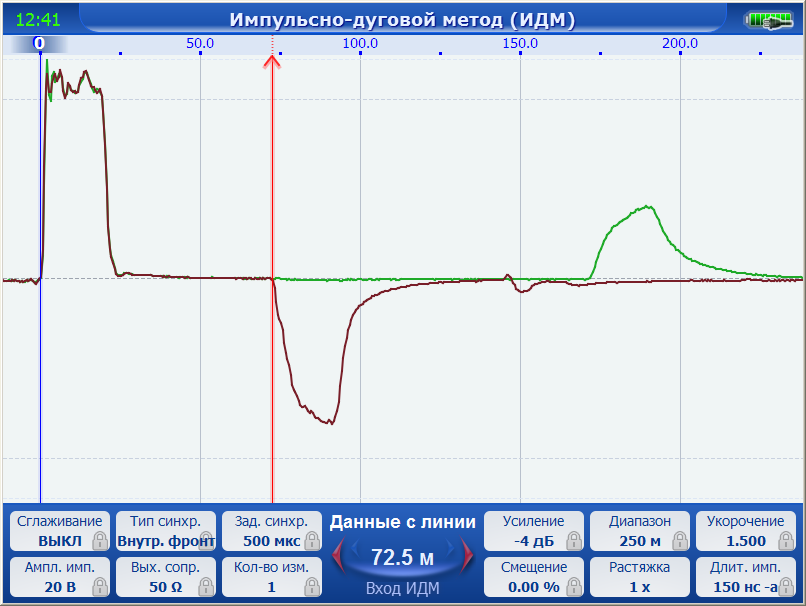

Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
Информацию о присоединительных устройствах (устройствах подключения к линии для разных методов измерения) можно уточнить у наших специалистов.
При разработке прибора РЕЙС-405 были сохранены все положительные качества рефлектометра РЕЙС-305, а именно: широкие функциональные возможности, хорошие технические характеристики, принцип прямого управления режимами и параметрами, простота выбора необходимого режима, простота и интуитивная понятность интерфейса, наличие автономного питания (встроенный аккумулятор), работоспособность как от промышленной сети переменного тока, так и от бортовой сети автомобиля, небольшие габариты и вес.
При разработке схемных, программных, а также конструктивных решений нового прибора были учтены замечания и пожелания пользователей приборов РЕЙС-305.
В результате компьютерный рефлектометр РЕЙС-405 получил много новых положительных качеств, в том числе:
Новые положительные качества компьютерного рефлектометра РЕЙС-405 позволят существенно повысить технический уровень электролаборатории при поиске и измерении повреждений в силовых кабельных линиях.
| Диапазоны измеряемых расстояний
(при коэффициенте укорочения 1,5): |
— минимальный диапазон – 250 м
— максимальный диапазон – 250000 м |
| Коэффициент укорочения: | — установка или измерение в пределах 1,00…7,00
— встроенная таблица |
| Зондирующие сигналы: | — амплитуда 25 В…120 В
— длительность от 100 нс до 300 мкс |
| Выходное сопротивление: | — 10…1000 Ом, программно-регулируемое, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния: | — не более 0,1 % |
| Система отсчета расстояния: | — при помощи вертикальных курсоров |
| Режимы измерения: | — Прямой — считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3;
— Сравнение — наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3); — Раздельный — зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3) — Разность – отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память). |
| Растяжка: | Возможность растяжки выбранного участка рефлектограммы |
| Память: | Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти |
| Отстройка от аддитивных помех и шумов: | Усреднение посредством цифрового накопления, фильтрация сигналов |
| Отстройка от синхронных помех: | — При считывании рефлектограмм — за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля).
— При цифровой обработке рефлектограмм из памяти — за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля). |
| Эквивалентная (эффективная) частота дискретизации : | 3,2 ГГц |
| Диапазоны измеряемых расстояний
(при коэффициенте укорочения 1,5): |
— минимальный диапазон – 250 м
— максимальный диапазон – 250000 м |
| Максимальная амплитуда входных сигналов: | — 50 В |
| Входное сопротивление по волновому входу: | — 300 Ом |
| Инструментальная погрешность измерения расстояния: | — не более 0,1 % |
| Усиление | от –18 до +74 дБ |
| Режимы работы: | — Просмотр линии
— Ожидание разряда — Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) |
| Частота дискретизации: | 200 МГц |
| Подключение к линии (при методе колебательного разряда): | Через присоединительное устройство по напряжению или по току |
| Диапазоны измеряемых расстояний
(при коэффициенте укорочения 1,5): |
— минимальный диапазон – 250 м
— максимальный диапазон – 250000 м |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе: | 0,002 … 120 В (без присоединительного устройства напряжения) |
| Инструментальная погрешность измерения расстояния: | — не более 0,1 % |
| Усиление | от –18 до +74 дБ |
| Режимы работы: | —Просмотр линии
— Ожидание разряда — Автозапуск(с возможностью автоматического рефлектограмм в памяти) Два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе). |
| Частота дискретизации: | 200 МГц |
| Минимальное измеряемое сопротивление | не более 1 кОм |
| Максимальное измеряемое сопротивление | не менее 1 ГОм |
| Измерительное напряжение | 400 В |
| Инструментальная погрешность измерения | не более 5% |
| Режимы измерения | L1-L2, L1-L3, L2-L3, L1-броня, L2-броня, L3-броня |
| 1. | Рефлектометр компьютерный РЕЙС-405 | 1 шт. |
| 2. | Кабель соединительный | 3 шт. |
| 3. | Кабель присоединительный, 2 метра | 3 шт. |
| 4. | Кабель присоединительный, 3 метра | 3 шт. |
| 5. | Тройник (для поверки) | 1 шт. |
| 6. | Нагрузка (для поверки) | 1 шт. |
| 7. | Сетевой адаптер | 1 шт. |
| 8. | Кейс (для переноса) | 1 шт. |
| 9. | Руководство по эксплуатации | 1 шт. |
| 10. | Формуляр | 1 шт. |
