Рефлектометр цифровой РЕЙС-205 с измерительным мостом разработан специально для определения всех видов повреждений кабельных линий связи и других типов кабельных линий.
РЕЙС-205 это измерительная система, которая представляет собой совокупность двух приборов в одном корпусе: самый совершенный российский импульсный рефлектометр и кабельный измерительный мост.
1. Измерения кабельной линии с целью локализации места повреждения
2. Серийные и приемочные измерения кабельных линий
В рефлектометре РЕЙС-205 наряду с традиционным методом импульсной рефлектометрии, при котором надежно и точно определяется длина линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и.т.п.), дополнительно реализуется мостовой метод измерения.
Мостовой метод измерения — позволяет с высокой точностью измерять сопротивление шлейфа, оммическую асимметрию, емкость линии, сопротивление изоляции, определить расстояние до места высокоомного повреждения (понижения изоляции) или обрыва линии.
Использование мостового метода особенно важно при измерениях кабелей связи и при паспортизации кабельных линий.
Управление и анализ характеристик встроенным микропроцессором
Режим энергосбережения
При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы.
Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.
Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения.
Это обеспечивает эксплуатацию
аккумуляторов максимально-возможное время.
При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производится измерение.
Это позволяет при последующем включении прибора сразу войти в прежний режим.
Мощный зондирующий импульс
Наличие импульса компенсации

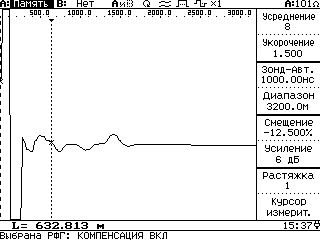

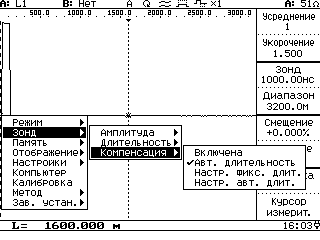

В рефлектометре РЕЙС-205 имеется возможность включения импульса компенсации для устранения так называемой “лыжи”, которая появляется на рефлектограмме при измерении кабелей связи с малым сечением и большим погонным сопротивлением жил.
Управление зондирующим сигналом
В приборе РЕЙС-205 обеспечивается два режима управления длительностью зондирующего импульса: зависимый и независимый.
При зависимом режиме управления длительность автоматически изменяется пропорционально диапазону расстояний.
Если выбран независимый режим, то длительность остается неизменной при изменении диапазона измеряемых расстояний.
Независимый режим управления позволяет, в зависимости от типа измеряемой кабельной линии и ее свойств, выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.
Два режима отображения рефлектограммы измеряемой линии
Рефлектометр РЕЙС-205 обеспечивает два режима отображения рефлектограммы измеряемой линии: однооконный и двухоконный режимы.
При однооконном режиме на экране прибора отображается одна рефлектограмма измеряемой линии.

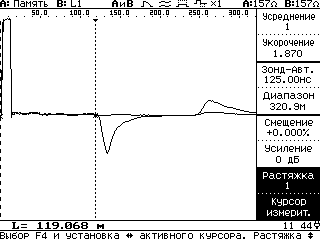

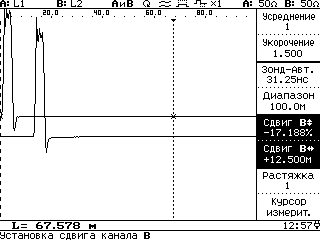

При двухоконном режиме на экране отображаются две рефлектограммы одной линии, причем в верхнем окне — рефлектограмма всей линии, а в нижнем – выбранный участок рефлектограммы той же линии (с усилением и растяжкой) для детального анализа.
Двухкурсорная система отсчета. Низкая инструментальная погрешность
В рефлектометре РЕЙС-205 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.
Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например определить расстояние от кабельной муфты до места повреждения).

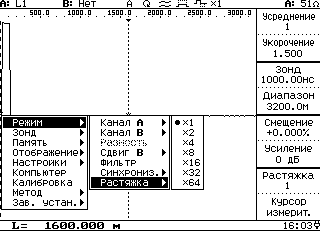

Растяжка любого выбранного участка рефлектограммы

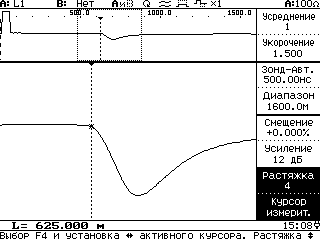

Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.
Новые методы измерения и анализа результатов
Новое программное обеспечение и наличие встроенного энергонезависимого запоминающего устройства позволяет существенно повысить эффективность определения повреждений на фоне помех.
При этом выполняются следующие измерения:
Отображение информации и результатов измерения

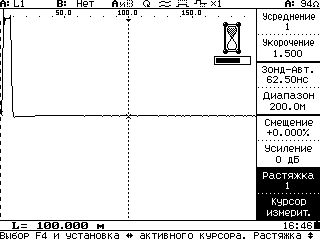

Встроенный LCD-индикатор имеет большой экран и обеспечивает индикацию рефлектограмм, измерительных схем, всех параметров и измеряемых величин во всех режимах.
На экране оператору выдаются также подсказки. При неправильных действиях выдается звуковой предупреждающий сигнал.
В приборе специально применен черно-белый жидкокристаллический экран с высокой контрастностью, как наиболее четко отображающий рефлектограмму и всю информацию при ярком солнечном свете.
Для работы в темноте предусмотрено включение подсветки экрана.
Цифровая индикация выходного сопротивления
Прибор РЕЙС-205 имеет цифровую индикацию выходного сопротивления, что позволяет оценить величину волнового сопротивления измеряемой линии и обеспечить правильное сравнение рефлектограмм не только при условии согласования выходного сопротивления прибора с волновым сопротивлением линии, но и при любом рассогласовании указанных сопротивлений.
Запоминание и долговременное хранение результатов измерения
Специальная встроенная энергонезависимая память прибора РЕЙС-205 позволяет запоминать и хранить в памяти при включенном и выключенном питании до 500 рефлектограмм со всеми установленными параметрами системы и именами.
При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.
Информация в энергонезависимой памяти прибора может храниться не менее 10 лет.
Связь с компьютером
Информация из памяти РЕЙС-205 может быть переписана в память компьютера: по стандартному последовательному интерфейсу RS-232 (для приборов, выпущенных до конца 2013 года) и по интерфейсу USB (для приборов, выпускаемых с начала 2014 года).
Возможна обратная загрузка информации.
Для удобства создания в компьютере «библиотеки» рефлектограмм и других измеренных величин им присваиваются имена по аналогии с именами файлов в компьютере.
Созданная «библиотека» обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из «библиотеки». При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по «библиотечным» данным.
Вместе с прибором РЕЙС-205 каждому покупателю отправляется в качестве презента специальный кабель для подключения прибора к компьютеру и программа РЕЙД-7.
Встроенная таблица коэффициентов укорочения различных линий

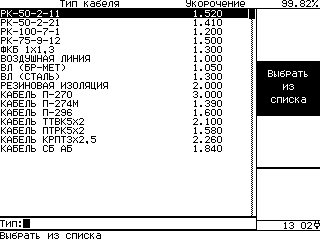

Наряду с возможностью ручной установки коэффициента укорочения во внутренней памяти прибора РЕЙС-205 имеется таблица для записи коэффициентов укорочения обслуживаемых линий.
При этом имеется возможность оперативного извлечения коэффициента укорочения нужной линии и его использования при измерении.
Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора.
При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.
Измерение параметров кабельных линий
В режиме мостового метода прибор РЕЙС-205 позволяет измерить параметры кабельной линии: сопротивление шлейфа, сопротивление изоляции и ёмкость.
Измерение сопротивления шлейфа (петли)
Шлейф (петля) — это две жилы, закороченные на конце.
Прибор РЕЙС-205 имеет 3 специальных разъёма для подключения измеряемых жил кабеля. Сопротивление шлейфа может быть измерено для любой пары из трех жил, подключенных к разъёмам прибора.
Растяжка любого выбранного участка рефлектограммы
Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.
Измерение расстояния до места короткого замыкания или длины линии мостовым методом постоянного тока
РЕЙС-205 позволяет измерить сопротивление шлейфа, или суммарное сопротивление двух жил, закороченных в месте дефекта.
Используя измеренное значение сопротивления и информацию о погонном сопротивлении жил, РЕЙС-205 позволяет определить расстояние до места короткого замыкания, или длину линии (если линия была закорочена на конце).
Измерение сопротивления изоляции. Использование РЕЙС-205 в качестве омметра и мегомметра
Прибор РЕЙС-205 может быть использован для измерения сопротивления изоляции жил кабеля или как обычный омметр и мегомметр.
Измерение мостовым методом расстояния до места утечки (понижения изоляции)
РЕЙС-205 позволяет измерить расстояние до места высокоомного повреждения (утечки) мостовым методом. Такие повреждения невозможно измерить рефлектометрическим способом.
Использование РЕЙС-205 в качестве вольтметра
Прибор РЕЙС-205 может быть использован в качестве вольтметра постоянного или переменного напряжений. Диапазон измеряемых напряжений составляет 0…200В. Режим измерения напряжений позволяет оценивать наличие наведенных и посторонних напряжений на измеряемой линии.
Универсальность питания
Возможность питания рефлектометра РЕЙС-205 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.
В рефлектометре РЕЙС-205 использованы широко распространенные аккумуляторы типа АА.
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): |
12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, … 102400 м |
| Коэффициент укорочения: | установка или измерение в пределах 1,000…7,000
имеется встроенная таблица коэффициентов укорочения |
| Зондирующие сигналы: | импульс 7 В (25 В), длительность 10 нс…30 мкс |
| Выходное сопротивление: | 30…420 Ом, с отображением величины на экране |
| Перекрываемое затухание: | не менее 80 дБ |
| Инструментальная погрешность измерения расстояния: | не более 0,2 % , а на диапазонах более 800 метров — не более 0,1% |
| Разрешающая способность по расстоянию при укорочении 1,5: | не хуже 3 мм (только в нашем рефлектометре)!!! |
| Система отсчета: | при помощи двух вертикальных курсоров: нулевого и измерительного |
| Режимы измерения: | Нормальный — считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3;
Сравнение — наложение двух рефлектограмм: вход-вход, вход-память или память-память Разность — Отображение разности двух рефлектограмм: вход-вход, вход-память или память-память Связь – Отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3) |
| Растяжка: | Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза |
| Память: | Возможность запоминания до 500 рефлектограмм со всеми параметрами прибора |
| Время хранения информации во внутренней памяти: | не менее 10 лет |
| Отстройка от аддитивных помех и шумов: | Аналоговая фильтрация за счет подключения фильтра нижних частот
Усреднение посредством цифрового накопления |
| Отстройка от синхронных помех: | При считывании рефлектограмм — за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)
При цифровой обработке рефлектограмм из памяти — за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля) |
| Отображение информации: | Рефлектограммы и результаты цифровой обработки отображаются в графическом виде
Режимы работы, параметры, информация — в алфавитно-цифровом и символьном виде |
| Экран: | Встроенный жидко-кристаллический экран с высокой контрастностью, специально подобранный для четкого отображения при ярком солнечном свете, размер экрана 115х90мм, количество точек 320х240, возможность включения подсветки для работы в темноте |
| Калибровка по расстоянию: | Автоматическая — при включении питания |
| Питание: | встроенные аккумуляторы
сеть переменного тока напряжением 85…265 В, 47…63 Гц бортовая сеть автомобиля 11…15 В |
| Условия эксплуатации: | По ГОСТ 22261-94, диапазон рабочих температур: -10 … +50°С |
| Габаритные размеры: | 275 х 160 х 65 |
| Масса: | Не более 2 кг, с учетом встроенных аккумуляторов |
| Измеряемый параметр | Диапазон измерения | Погрешность измерения |
| Сопротивление шлейфа | 0,1 Ом …20 КОм
20 … 100 КОм |
0,1 %
0,2 % |
| Оммическая асимметрия | 0,1 Ом … 100 Ом | 0,2 % |
| Емкость линии | 1 нФ … 3 мкФ | 2 % |
| Сопротивление изоляции | 10 кОм … 1 ГОм
1 ГОм … 10 ГОм 10 ГОм … 50 ГОм |
5 %
10 % не нормируется |
| Расстояние до места повреждения (понижения изоляции, утечки) | 100 км (при погонном сопротивлении 100 ом/км) | 0,2 … 1 % от длины кабеля (в зависимости от сопротивления утечки) |
| Отображение информации | Режимы измерения, измерительные схемы и измеренные параметры отображаются в графическом, символьном и алфавитно-цифровом виде на экране прибора | |
| Режимы измерения: | непосредственное измерение, работа с памятью, передача и прием информации с компьютера | |
| Внутренняя память | Запоминание и долговременное хранение: результатов измерения не менее 100 кабелей с измерительными схемами, параметров не менее 50 кабелей | |
