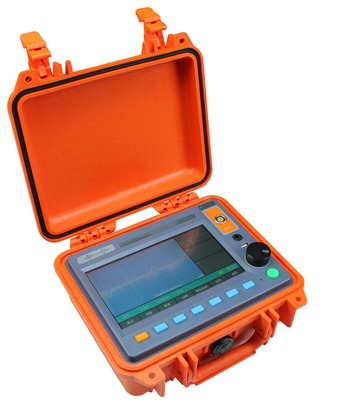

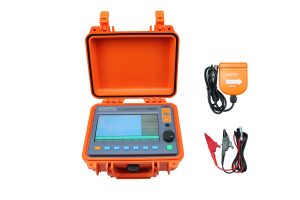

МИР305- прибор для предварительного ОМП кабелей

Прибор МИР305 автоматически показывает конец кабеля и место повреждения в режиме отражения импульсов. Для более точного определения мест повреждений акустическим методом данная система посылает импульсы с энергией до 2 кДж (опционально с помощью генераторов МИР HVA2000 и приемника МИР digiPro).

Метод отражения от электрической дуги является наиболее распространенным и успешным методом локализации мест повреждении до 32 кВ.

Благодаря продуманному и обширному функционалу данный прибор имеет возможность производить поиск мест повреждений пятью различными методами.

Режимы работы:

• TDR — метод отражения импульсов
• SIM — метод вторичного импульса (совместно с МИР HVA2000)
• SIM-DC — метод вторичного импульса в режиме постоянного тока (совместно с МИР HVA2000)
• SIM-MIM — мультиимпульсный метод (совместно с приборами МИР HVA2000 и МИР MIM)
• ICM — импульсно-токовый метод (совместно с МИР HVA2000)

Метод отражения импульсов (TDR):

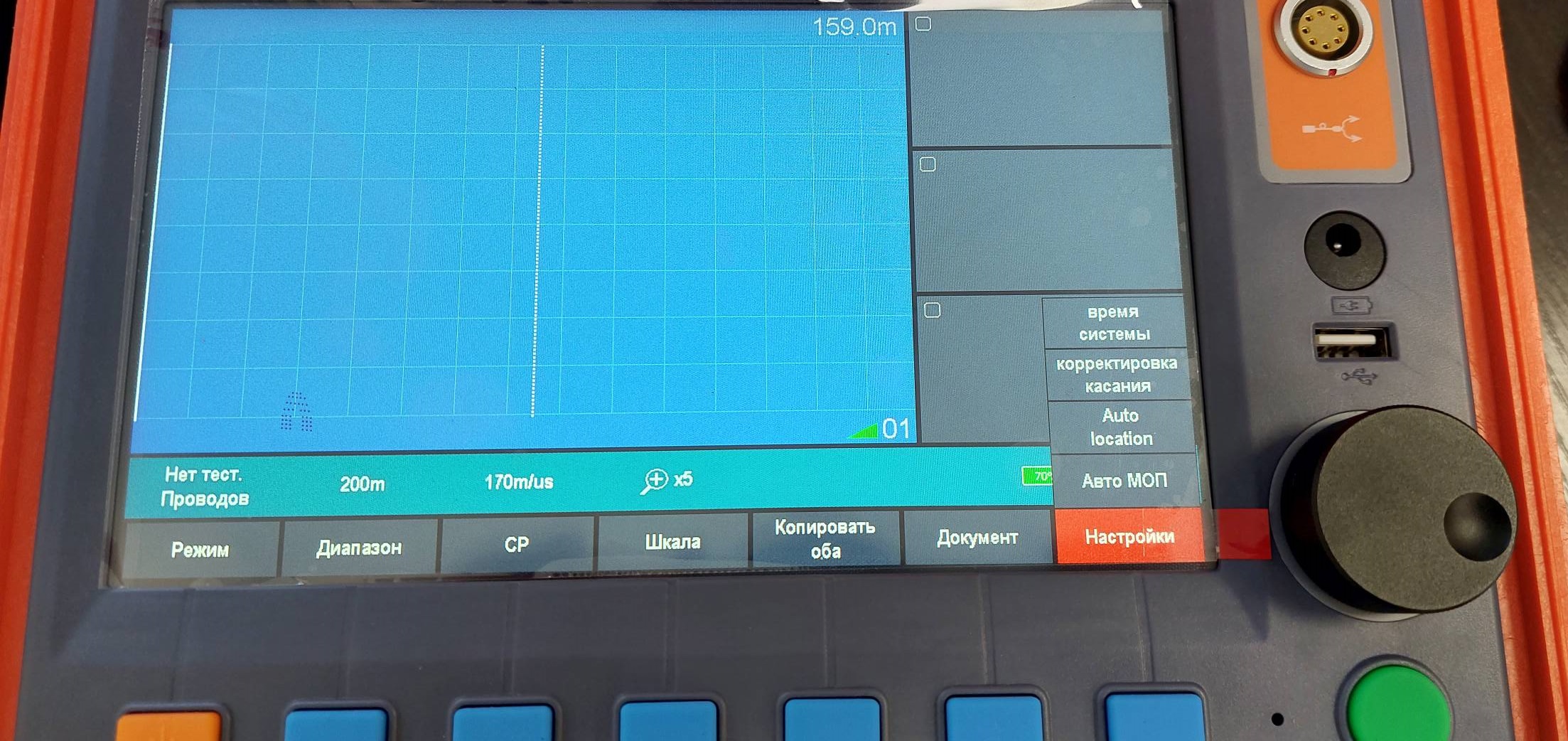

Прибор посылает в тестируемый кабель низковольтный импульс, отражение которого от конца кабеля имеет положительную полярность. При первом измерении неисправность с высоким сопротивлением не видна на эхограмме. Высоковольтный импульс, поступающий от генератора импульсов HVA2000, создаёт дугу в месте повреждения кабеля. Прибор МИР305 вновь посылает в тестируемый кабель низковольтный импульс. Этот низковольтный импульс отражается дугой в месте неисправности; отражённый сигнал имеет отрицательную полярность. Обе кривые совмещаются на экране для локализации.

Импульсно-токовый метод (ICM):

Высоковольтный импульс, поступающий от генератора импульсного напряжения МИР HVA2000, создаёт дугу в месте повреждения кабеля. Образующиеся в результате этого волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Эти волны захватываются прибором МИР 305. Расстояние между пиками соседних волн соответствует расстоянию до неисправности от точки подключения к системе (ближний конец кабеля).

Метод анализа затухания сигнала:

В дефектный кабель вводится напряжение постоянного тока. По достижении порогового напряжения в месте повреждения возникает дуга, которая создаёт волны переходного процесса. Волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Расстояние между пиками соседних волн соответствует расстоянию от точки.
