Портативный генератор высоковольтных импульсов для точного ОМП кабеля акустическим методом, определения пробивного напряжения повреждения.
Дополнительные услуги

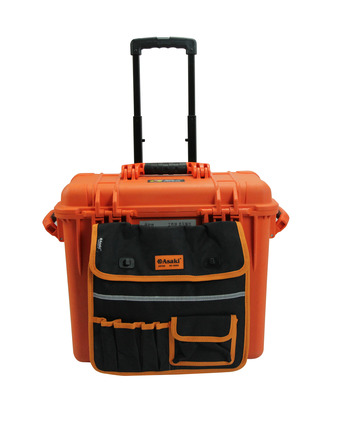

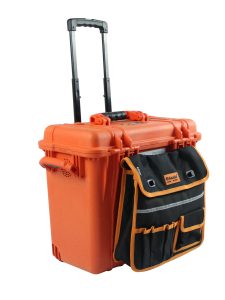

Генератор высоковольтных импульсов HVA2000 выполнен в защищенном пластиковом кейсе на колесах и ручкой для транспортировки. Массогабаритные характеристики генератора позволяют транспортировать устройство одним сотрудником даже в самые труднодоступные места. В комплекте с рефлектометром МИР305 и присоединительным устройством МИР MIM, МИР HVA2000 позволяет осуществлять предварительное ОМП кабеля беспрожиговыми методами: импульсно-дуговым и колебательного разряда по току и напряжению.

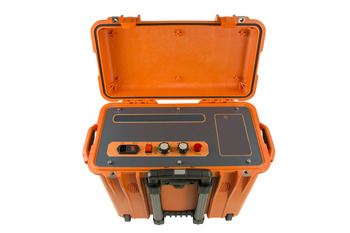

Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.
Акустический метод точного ОМП кабеля реализуется путем совместного использования генератора высоковольтных импульсов HVA2000 и акустического приемника МИР digiPro. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).
Генератор МИР HVA2000 выдает импульсное напряжение, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.
| Параметр | Значение |
| Выходное импульсное напряжение, кВ | 0-32 |
| Выходное постоянное напряжение, кВ | 0-36 |
| Время непрерывной работы в импульсном режиме при максимальном напряжении, мин | 30 |
| Максимальная энергия импульса, Дж | 2000 |
| Емкость конденсатора, мкФ | 4 |
| Диапазон рабочих температур | -10… +40 0С |
| Относительная влажность | 5-90 % |
| Напряжения питания частотой 50 Гц, В | 220 |
| Потребляемая мощность не более, кВт | 2 |
| Габаритные размеры, мм | 400х460х300 |
| Масса, кг | 20 |
| Позиция: | Количество: |
| Генератор МИР HVA2000 в кейсе | 1 |
| Сумка для кабелей на кейсе | 1 |
| Испытательный кабель | 1 |
| Кабель заземления | 1 |
| Кабель питания | 1 |
| Документация (паспорт, руководство по эксплуатации) | 1 |
