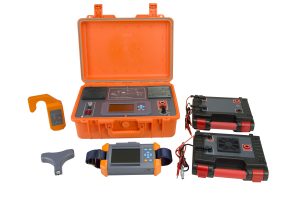

Портативный комплект приборов МИР Air предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4; 6-10 кВ.
Дополнительные услуги
Портативный комплект приборов МИР Air предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4; 6-10 кВ. В большинстве режимов работы не требует подъема на опору, что значительно ускоряет и упрощает работу оператора.
Набор приборов МИР AIR в своей комплектации имеет все необходимое для реализации отыскания мест повреждений и, более того – последующего ВВ испытания линии после ремонта дефекта – генератор, локатор переменного и постоянного тока, высоковольтные бустеры, а также штанги для подвешивания контактных датчиков. С помощью данного оборудования можно обнаружить такие виды повреждений как — низкоомные, высокоомные и дуговые повреждения.
Началу отыскания повреждения предшествует анализ характера повреждения, когда генератор измеряет параметры линии, и на основе полученных результатов даёт рекомендации об использовании того или иного метода. В арсенале оператора есть возможность генерации в линию переменного и постоянного тока низкого напряжения, когда имеет место низкоомное повреждение, либо возможна генерация с помощью дополнительных бустеров сигнала высокого потенциала, что позволяет отыскивать высокоомные и дуговые повреждения.
В месте повреждения сигнал, подаваемый Генератором, стекает на заземленную конструкцию или поверхность, и место повреждения может быть детектировано с помощью локаторов (приемника). Оператор производит дробление линии и выделение поврежденного участка, и методом последовательных итераций выходит на место повреждения.
В большинстве случаев успешно реализуется метод отыскания повреждений на переменном токе. Это позволяет оператору работать с локатором «с земли». Нет необходимости подниматься на опоры, сигнал детектируется непосредственно под линией. Регистрация повреждения очень проста: до повреждения локатор определяет сигнал, а в участке после повреждения сигнал отсутствует. Так же можно производить межевание разветвлённых линий: сигнал пойдет в участок, в котором есть повреждение.
В отдельных случаях требуется подача высоковольтного сигнала в линию, например, при дуговых повреждениях. Но принцип отыскания остаётся прежним, и локатор улавливает сигнал, идущий от генератора к месту повреждения.
|
Передатчик |
||
|
Режимы работы: |
Диагностика повреждения, АС локация, DC локация, АС тест повышенным напряжением, DC тест повышенным напряжением |
|
|
Диагностика повреждения: |
Омический тест до: |
600 МОм; погрешность :±10% |
|
Ёмкостный тест до: |
10 мкФ, погрешность :±20% |
|
|
AC локация: |
Выходная частота: |
20 Гц. Специальный сигнал |
|
Режим генерации: |
Ограничение по мощности. Стабильное значение выходного тока. |
|
|
Выходной ток: |
Непосредственное подключение 200 мА; Внешний высоковольтный бустер 33 мА |
|
|
Выходное напряжение: |
Непосредственное подключение 560 В пик; Внешний бустер; 3,4 кВ пик. |
|
|
DC локация: |
Выходная частота скваженности тока: |
1 Гц |
|
Режим генерации: |
Ограничение по мощности; Стабильное значение выходного тока |
|
|
Выходной ток до: |
70 мА |
|
|
Выходное напряжение до: |
8 кВ. |
|
|
AC тест повышенным напряжением |
Выходной ток до: |
33 мА |
|
Выходное напряжение: |
Внешний бустер; 8 кВ |
|
|
Максимальная мощность |
400 Вт |
|
|
Защита |
Защита от перегрева, защита от перегрузки по току, отключение при пониженном апряжении аккумуляторов, автоматический разряд объекта испытаний; Автоматическое отключение после 2 часов без воздействия оператора. |
|
|
Дисплей |
800×480, яркий цветной LCD |
|
|
Аккумуляторный блок |
480 Вт*ч литиевые батареи |
|
|
Зарядное устройство: |
AC 230 В, 50~60 Гц; 54.6 В, 2 A |
|
|
Размеры: |
450 мм×240 мм×270 мм |
|
|
Вес: |
13 кг. |
|
|
Рабочая температура воздуха: |
-10℃ … + 50℃, влажность < 80%, высота над уровнем моря < 1000 м. |
|
|
Приемник и подвесной сенсор |
|
|
Режимы работы |
AC локация, DC локация |
|
Запись данных |
Поддерживается |
|
Связь между сенсором и приемником |
2,4 ГГц, 100 м. |
|
Дисплей: |
Приемник: 800х400 яркий цветной LCD |
|
Питание: |
Приемник: 18650 литиевые батареи, 3,7 В, 6700 мА*ч Подвесной сенсор: батареи 18650, 3,7 В, 1500 мА*ч |
|
Зарядное устройство: |
АС 100-240 В, 50/60 Гц, 5В/2А |
|
Размеры: |
Приемник: 226х140х55 мм. Подвесной сенсор: 185х140х50 мм. |
|
Вес: |
Приемник: 0,9 кг. Подвесной сенсор: 0,5 кг. |
|
Рабочая температура воздуха: |
-10℃ … + 50℃, влажность < 80%, выс |
|
№ п/п |
Позиция: |
Количество: |
|
1 |
Генератор |
1 |
|
2 |
Приемник |
1 |
|
3 |
ВВ бустер по переменному току |
1 |
|
4 |
ВВ бустер по постоянному току |
1 |
|
5 |
Бесконтактный сенсор |
1 |
|
6 |
Подвесной контактный сенсор |
1 |
|
7 |
Провода измерительные (черный и красный) |
1 |
|
8 |
Кабель заземления |
1 |
|
9 |
Кабель 20 м. |
1 |
|
10 |
Штанга для подъема контактного датчика 10 кВ. |
1 |
|
11 |
Удлинители штанги 10 кВ. |
2 |
|
12 |
Зарядное устройство |
1 |
|
13 |
Штырь заземления |
1 |
|
14 |
Руководство Пользователя |
1 |
