Комплект поисковый КП-500К (исполнение 2 )

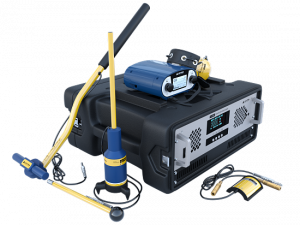

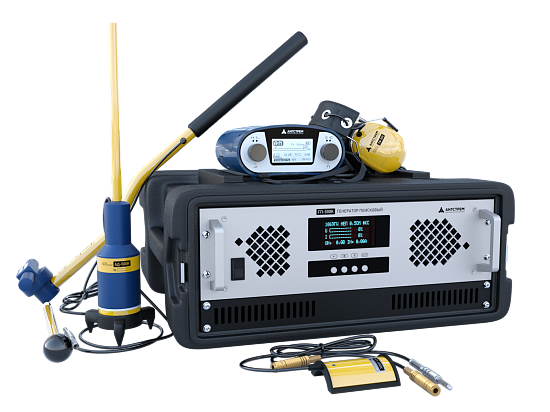

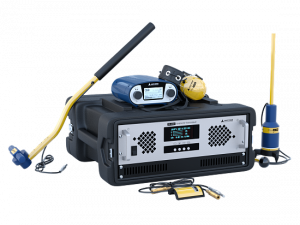

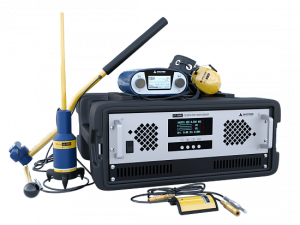

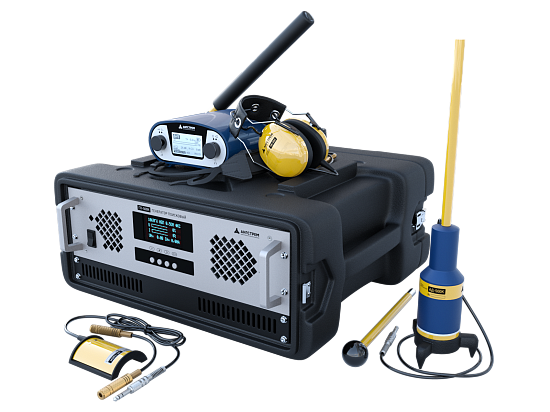

Комплект поисковый КП-500К (исполнение 2) состоит из Генератора поискового ГП-500К, интегрированного в кейс, и Приемника поискового ПП-500К, уложенного в сумку.

Срок гарантии в 2 раза дольше, чем у аналогов – 24 месяца.

НАЗНАЧЕНИЕ:

Локализация повреждений подземных кабелей индукционным, акустическим и потенциальным методами.
Определение расстояния до места повреждения и направления движения оператора в сторону повреждения при помощи акустико-индукционного (или акустико-электромагнитного) метода.
Обследование местности и поиск трассы коммуникаций, в том числе находящихся под напряжением (кабельных линий, трубопроводов и др.).
Определение глубины залегания подземных коммуникаций.
Выбор кабеля из пучка.
Локализация повреждений оболочки кабеля, в том числе с изоляцией из сшитого полиэтилена.
Дожиг дефектной изоляции кабеля.
Поиск мест утечки из трубопровода.

Комплект поисковый КП-500К обеспечивает работу с кабельными линиями протяженностью до 50 км и глубиной залегания до 12 м.

Точность локализации места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность определения места повреждения достигает 10 см.

Эффективность.Синусоидальная форма сигнала обеспечивает максимальное использование мощности генератора при работе с узкополосным помехозащищенным приемником. Способность выдавать полную мощность в
широком диапазоне сопротивлений нагрузок генератора.
Сокращение времени поиска.Приемник позволяет оценивать расстояние до повреждения и локализовать его при работе акустическим методом совместно с генератором акустических ударных волн. Индикация разности
между максимальными значениями текущего и предыдущего уровня сигнала позволяет определить направление движения оператора в сторону повреждения.
Помехозащищенность.Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность. Все рабочие частоты генератора не
кратны основным промышленным частотам напряжения и их гармоникам, поэтому прибор не влияет на работу другой электронной аппаратуры. Высокая избирательность приемника обеспечивает помехозащищенность и
эффективную работу в самых оживленных и шумных местах.
Надежность.Генератор имеет защиты от короткого замыкания, перенапряжения, перегрева, реактивной мощности. Проведение непрерывной автоматической диагностики аппарата. Автоматическое ограничение выходной
мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора. Проводится контроль качества коммутации генератора с источником питания,
испытуемой коммуникацией, заземлением, персональным компьютером. Время непрерывной работы прибора не ограничено.
Индикация параметров.Генератор позволяет контролировать напряжение, ток и сопротивление кабельной линии. Поисковый приемник оснащен промышленным ЖК-дисплем с подогревом и регулируемой подсветкой, что
позволяет работать при температурах окружающей среды до -30°С, в любых условиях освещенности и при этом комфортно воспринимать показания приемника. Оценка уровня сигнала производится по цифровой шкале на
дисплее приемника и (или) по громкости в головных телефонах ТФ-500. Контроль состояния аккумулятора осуществляется с помощью индикатора на дисплее.
Изменение частот.Возможность редактирования частот пользователем (добавление, изменение).
Программное обеспечение.По желанию заказчика возможна установка англоязычного ПО.
Низкая стоимость.Цена комплекта в несколько раз ниже стоимости импортных аналогов.
Применение в электролабораториях.Возможно управление от цифровой СУ
Перед отгрузкой заказчику каждый генератор проходит прогон в течение 5 рабочих дней (40 часов).

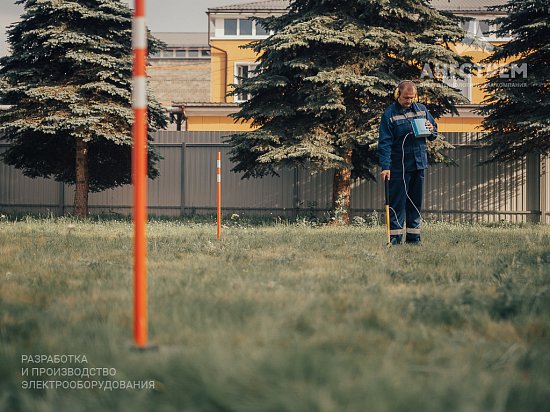

Индукционный метод.Создаваемый генератором ГП-500К ток индуцирует вокруг коммуникации электромагнитное поле. С помощью магнитной антенны МА-500 поискового приемника ПП-500К, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранирующих перекрытий и мест повреждений кабельной линии.

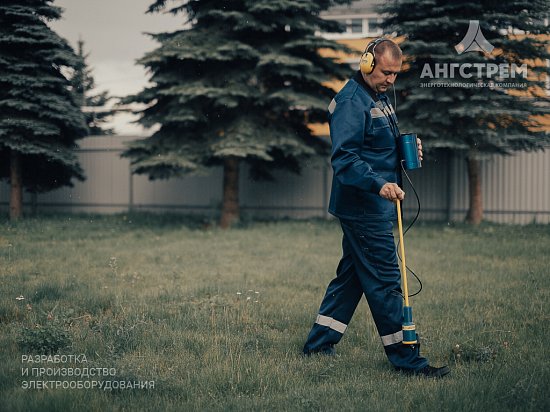

Акустический метод.Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с кратковременным электрическим искровым разрядом, возникающим в месте повреждения кабеля в момент подачи на него высоковольтного импульса электрического напряжения. Для контроля и индикации сигнала используется высокочувствительный акустический датчик АД-500, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500К, снабженному звуковой и визуальной индикацией.

Акустико-индукционный метод.Сочетание акустического метода поиска с индукционным является эффективным в сложных случаях, когда акустический сигнал слаб и имеет «размытую» характеристику без четкого максимума. Это уменьшает точность определения и затрудняет локализацию места повреждения кабеля. Приемник поисковый ПП-500К позволяет применять при поиске мест повреждений акустико-индукционный (или акустико-электромагнитный) метод. Магнитное поле, возникающее при разряде, достигает магнитной антенны, встроенной в корпус приемника, практически мгновенно. Скорость распространения звука в грунте измеряется сотнями метров в секунду. Поэтому, принимая оба сигнала и измеряя время запаздывания звука относительно момента возникновения магнитного поля, можно оценить расстояние до места повреждения. При приближении к МП задержка акустического сигнала будет уменьшаться и непосредственно над ним станет минимальной.

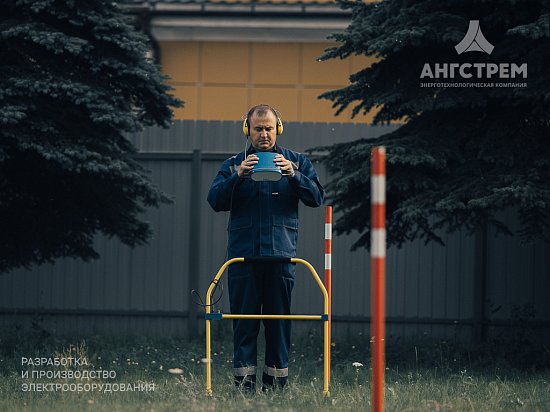

Потенциальный метод.Разность потенциалов создается протекающими в объеме грунта токами, которые возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется переменное напряжение, задаваемое генератором ГП-500К. Величина измеренного напряжения и характер его изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью устройства потенциального АР-500 (А-рамка).

Технические характеристики

Приемник поисковый ПП-500К

Наименование	Пассивный режим определения трассы (ПТ)/ Гармоники	Поиск индукционным методом (ИМ)	Поиск акустическим методом (АМ) / УП	Поиск потенциальным методом
Рабочая частота	50 / 50 x N^* Гц	от 480 до 1069 \| 9796 Гц	от 40 до 4000 Гц	—
Полоса пропускания по уровню – 3 дБ	от 60 до 100 / 6±1 Гц	6±1 Гц	от 50 до 1000 Гц / 5% ^***	—
Избирательность при расстройке на ±20 Гц, не менее	—	40 дБ ^**	—	—
Чувствительность, не более	40 / 10 мкВ	10 \| 10 \| 20 мкВ	20 / 20 мкВ	20 мкВ
Порог шумоподавителя	—	-(20±3) дБ	—	—
Входное сопротивление	—	—	—	100 кОм

^*N – номер гармоники от 1 до 31.

^**Избирательность обеспечивается для стандартных частот 480, 1069 и 9796 Гц.

^***5% — минимальная полоса пропускания в процентах к центральной частоте в режиме Узкая Полоса (УП).

Наименование	Значение
Мультичастотный режим работы индукционным методом (многочастотный режим приема сигналов)	✓
Изменение, настройка частот/каналов приемника в широком диапазоне	✓
Полная настройка фильтров принимаемого сигнала (акустический метод)	✓
Индикация разности между максимумами текущего и предыдущего значениями сигнала (акустический метод)	✓
Аналоговая шкала входного сигнала приёмника с оцифровкой в процентах	✓
Сохранение режима работы и параметров при выключении/включении приемника	✓
Автовыключение приемника (режим исключает недопустимый разряд приемника)	✓
Подсветка и настройка контраста ЖК-дисплея	✓
Автоматический и ручной режимы подогрева ЖК-дисплея (для эксплуатации при температурах от -30 до +5 С)	✓
Индикация на ЖК-дисплее температуры окружающей среды	✓
Дисплей приёмника обеспечивает индикацию	Выбранный режим работы. Отключение/включение наушников. Отображение опция «Подавления шумов». Состояние аккумулятора приемника. Входного сигнала приёмника. Индикация «Усиления» и «Громкости». Температура окружающей среды. Другие сопутствующие параметры.
Индикация сигнала (оценка уровня сигнала)	Акустическое восприятие
Индикация сигнала (оценка уровня сигнала)	Визуальное восприятие
Режимы работы индукционным методом	Режим «Поиск трасс» Режим «Гармоники» Стандартный индукционный режим на одном из настраиваемых частот каналов Мультичастотный режим (чередование частот)
Режимы работы акустическим методом	Акустический режим с настройкой фильтров Режим «Узкая полоса» с настройкой фильтров Широкополосный режим Акустический режим с магнитной составляющей (Оценка расстояния до места повреждения)
Дополнительные режимы работы	Режим «Подавление шума» для акустического и индукционного методов
Дополнительные режимы работы	Режим «Частотной модуляции» для индукционного метода
Установка акустического датчика обеспечивающая оптимальную чувствительность	Для твердого грунта – непосредственная установка. Для грунта средней твердости – на треноге. Для мягкого грунта – на треноге с дополнительным стержнем.
Время непрерывной работы приемника (при температуре окружающей среды выше +5 С), не менее	60 ч
Время полного заряда	60 мин.
Условия автовыключения приемника	В течение 5 мин. нет воздействий на энкодеры и уровень входного сигнала не превышал 5%.
Габаритные размеры	190 × 95 × 170 мм
Масса приемника	1,2 кг
Температура окружающей среды	от -30 до +40°С

Генератор поисковый ГП-500К

Наименование	Значение
Выходная мощность генератора на согласованную активную нагрузку, не менее	500 Вт
Рабочие частоты генератора	480, 1069, 9796 Гц (возможна перестройка частот пользователем)
Форма выходного сигнала генератора	синусоида
Режим работы	непрерывный или импульсный
Время непрерывной работы	не ограничено
Мультичастотный режим (двух-, трехчастотный)	✓
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или ручное
Общий диапазон согласования	от 0,35 до 362 Ом
Управление генератором	автономно с индикацией режимов и параметров на дисплее
Управление генератором	дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485
Время готовности к работе	при температуре выше -10° С – 5 сек при температуре ниже -10° С – 1 мин
Потребляемая мощность, не более	800 Вт
Габаритные размеры (без кейса), Ш×Г×В	482 × 470 × 142 мм
Масса генератора	20 кг
Температура окружающей среды	от -30 до +40°С

Комплектация

Наименование	Количество
Генератор поисковый ГП-500К	1 шт.
с аксессуарами:
1) Устройство соединительное	1 шт.
2) Провод заземления	1 шт.
3) Разъём USB под кабель интерфейса RS-485	По отдельному заказу (комплектуется бесплатно)
4) Кабель интерфейса RS-232	По отдельному заказу (комплектуется бесплатно)
5) Кейс для транспортировки и укладки	1 шт.
с аксессуарами:
1) Антенна магнитная МА-500	1 шт.
2) Рамка накладная НР-100	1 шт.
3) Датчик акустический АД-500	1 шт.
4) Устройство зарядное УЗ-500	1 шт.
5) Телефоны головные ТФ-500	1 шт.

Документация

Наименование	Количество
Эксплуатационная документация (паспорт, руководство по эксплуатации)	1 шт.
Декларация о соответствии требованиям технического регламента Таможенного союза (Сертификат качества)	1 шт.
Методика «Поиск повреждений подземных силовых кабелей»	1 шт.

Дополнительная комплектация

Наименование	Количество
Устройство контактное потенциальное АР-500 (А-рамка)	1 шт.
Индукционные клещи КИ-500	1 шт.
